DAP Şarj Teknoloji

Tasarımından yazılımına,
her katman bizde.

Güç kartını, kontrol kartını ve cihaz yazılımını kendimiz tasarlıyoruz. Kendi hattımızda üretiyor, sisteme bağlı istasyonları uzaktan izliyor ve güncelliyoruz.1

Donanımı inceleyinTeklif isteyin
DAP Şarj güç kartının üç boyutlu renderı
Güç kartıTaşır, ölçer, korur

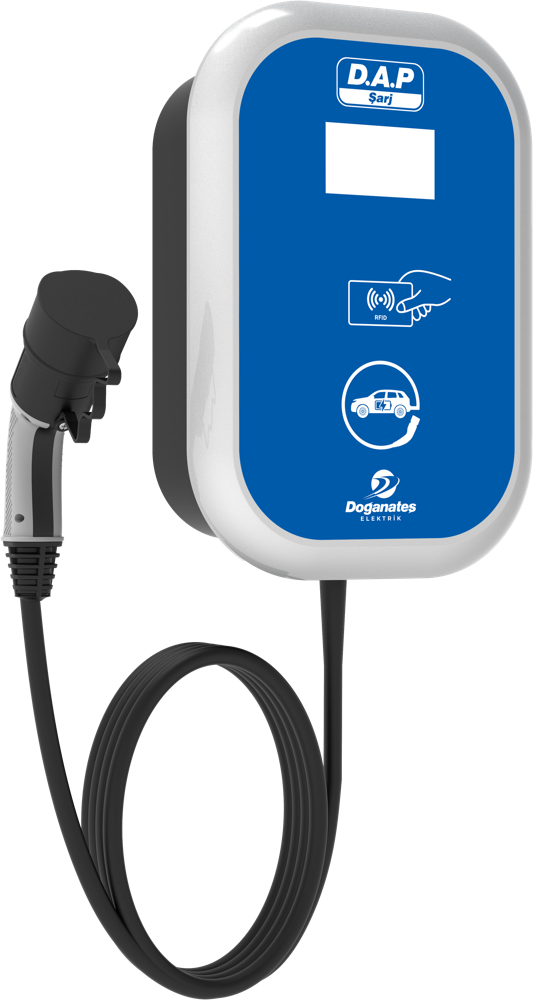

DAP Şarj Basic duvar tipi şarj istasyonu

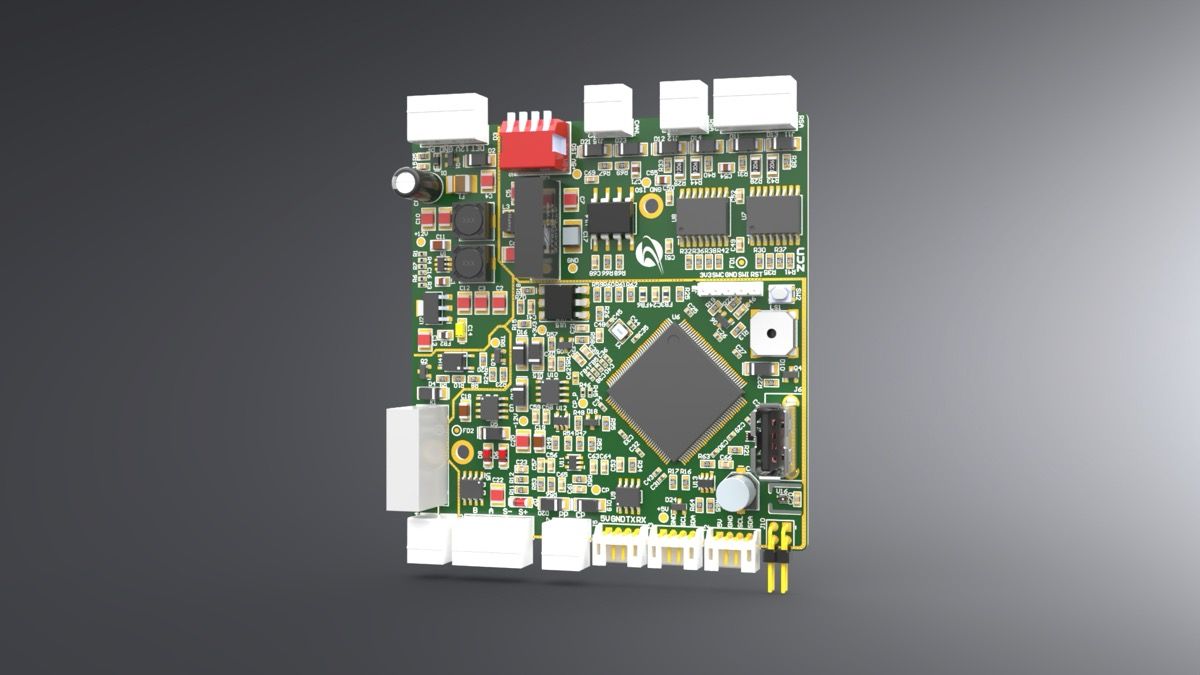

DAP Şarj kontrol kartının üç boyutlu renderı
Kontrol kartıHaberleşir, yönetir

Donanım

İki kart. İkisi de bizim tasarımımız.

Güç kartı enerjiyi taşır ve ölçer, kontrol kartı istasyonu yönetir. İkisini de kendi mühendislik ekibimiz tasarlar.

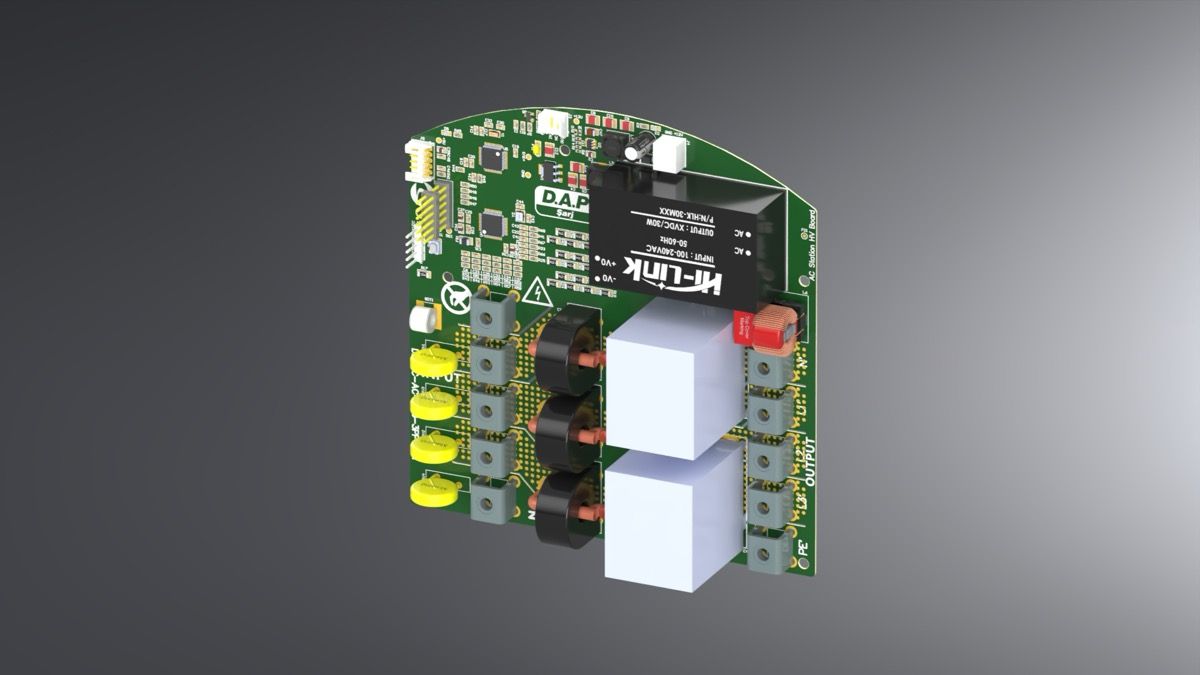

DAP Şarj güç kartı: bağlantı klemensleri, akım trafoları ve röleler görünüyor

Güç kartı

Gücü taşır, ölçer, korur.

  • AC hattı anahtarlarŞarj için gereken hattı araca açar ve keser.
  • ÖlçerAkımı, gerilimi ve aktarılan enerjiyi ölçer.
  • Korumaları yönetirKaçak akım, sıcaklık, acil stop ya da aşırı anahtarlama korumalarından biri devreye girdiğinde şarjı durdurur.
DAP Şarj kontrol kartı: işlemci ve bağlantı soketleri görünüyor

Kontrol kartı

İstasyonun beyni.

  • Araçla haberleşirŞarj boyunca araçla konuşarak süreci yönetir.
  • Modülleri yönetirKart okuyucu ve gösterge gibi modüllerin birlikte çalışmasını yönetir.
  • Uzaktan güncellenirCihaz yazılımı, kart revizyonuna uygun sürümle uzaktan yenilenir.1

Her revizyon kayıtlı.

Her kart revizyonu, üretim dosyalarıyla birlikte saklanır: Gerber dosyaları (kartın üretim çizimleri) ve malzeme listesi.

Yazılım karta bağlı.

Cihaz yazılımı, kart revizyonuna bağlı sürümlerle geliştirilir. Her kart kendine uyan sürümü alır.

Mod-3 AC şarj.

IEC 61851-1'e uygun Mod-3 AC şarj: istasyon, şarjı araçla haberleşerek yönetir.

Üretim

Montajdan sahaya, adım adım kayıtlı.

Üretim, modele özel bir akışla adım adım ilerler. Sıra sistemce zorunludur: montaj bitmeden test, test bitmeden paketleme açılmaz.2

  1. Tasarım

    Kart revizyonları ve yazılım sürümleri kayıt altında.

  2. Zorunlu sıra

    Montaj

    Modele özel, görsel talimatlı adımlar.

  3. Zorunlu sıra

    Test ve kalite kontrol

    Ölçümler kaydedilir. Başarısız test yinelenmeden akış ilerlemez.

  4. Zorunlu sıra

    Paketleme

    Seri numarası ve künye etiketiyle.

  5. Kurulum

    Uygulamayla çalışan modeller Kolay Kurulum ile hesaba eklenir.

  6. Servis

    Arıza kaydı seri numarasıyla açılır.

Her adım kayıt altında.

Üretim akışında test ve kalite kontrol adımı zorunludur. Adımlar tamamlandıkça şunlar kaydedilir:2

  • KişiAdımı kimin tamamladığı.
  • ZamanHangi gün, hangi saatte.
  • ÖlçümTest ve kalite kontrol sonuçları.
  • FotoğrafGereken adımlarda kanıt fotoğrafı.

Seri numarası

Her istasyona bir seri numarası verilir. AC modellerde numara, üretim ayını ve modeli taşır.

Künye etiketi

Seri numarası ve teknik değerlerle hazırlanır; istasyonun sol yan yüzeyine lazerle yazılır.

İmalat rutin deney formu

Seri numarasına bağlı rutin deney formu düzenlenir.2

Uzaktan izleme

Uzaktan izlenir.
Uzaktan güncellenir.

Sisteme bağlı AC ve DC istasyonların durumu düzenli kontrol edilir; uyumlu olanların yazılımı servis ziyareti gerekmeden yenilenir.1

  • Dakikada bir kontrolSunucu bağlı istasyonları dakikada bir yoklar. Yanıt vermeyen istasyon çevrimdışı olarak işaretlenir.3
  • Arızada bildirimİstasyon bir arıza bildirirse kullanım dışı yapılır. Kullanıcıya ne yapması gerektiğini söyleyen bir bildirim gider.4
  • Uzaktan yazılım güncellemesiYeni sürüm uyumlu ve çevrimiçi istasyonlara gönderilir. O an bağlı olmayanlar, bağlandıklarında kendiliğinden güncellenir.1
  • Uzaktan teşhis dosyasıİnternet modülünden teşhis dosyası uzaktan alınabilir.
  • Sahada teşhisTüm AC modellerde teknik servisimiz istasyonun yanında telefonu USB ile bağlar, cihaz kaydını alır. Kayıt, seri numarasına bağlı olarak sisteme yüklenir. DC modellere uzaktan bakılır.

İstasyonun uzaktan bildirdiği 13 durum

  • Sıcaklık
  • Güç kartı
  • Yüksek gerilim
  • Düşük gerilim
  • Yüksek akım
  • Düşük akım
  • Acil stop
  • Kaçak akım
  • Kontaktör
  • Faz gerilim dengesizliği
  • Araç haberleşmesi
  • Yanlış bağlantı
  • Faz hatası

Bu durumlardan biri bildirildiğinde istasyon kullanım dışı yapılır ve kullanıcıya bildirim gider.4

Ekosistem

Her parça aynı sisteme bağlı.

Sisteme bağlı AC ve DC istasyonlar, internet modülü, sunucu, uygulama, üretim ve servis aynı kayıtlar üzerinde çalışır. Bir istasyonun geçmişi seri numarasında buluşur.2

Ortada DAP Şarj sunucusu. İstasyonlar internet modülü üzerinden sunucuya bağlanır. Sunucu; DAP Şarj uygulaması, Ortak Alan Yönetimi, üretim hattı ve teknik servisle bağlantılıdır.DAP Şarjsunucusuİstasyonlarsahada, düzenli kontrolİnternet modülütek bağlantı, çok istasyonDAP Şarj uygulamasışarj, bildirim, geçmişOrtak Alan Yönetimikartlar ve aylık dökümÜretim hattıseri numarası ve test kaydıTeknik servisuzaktan ve sahada teşhis
  • Üretim hattıSeri numarası ve test kaydı
  • İstasyonlarSahada, düzenli kontrol
  • İnternet modülüTek bağlantı, çok istasyon
  • DAP Şarj sunucusuİzler, günceller, bildirir
  • DAP Şarj uygulaması ve Ortak Alan YönetimiŞarj, bildirim, kartlar ve aylık döküm
  • Teknik servisUzaktan ve sahada teşhis

İnternet modülü (gateway)

Tek bağlantı, birden çok istasyon.

Otoparktaki istasyonlar tek bir internet modülüne bağlanır; modül hepsini tek bağlantıyla sisteme taşır. Modülün kodu uygulamaya girilince ona bağlı istasyonların hepsi birden hesaba eklenir.

Ortak Alan YönetimiKeşif isteyin
Sunucuya tek bağlantıyla bağlanan bir internet modülü ve ona bağlı dört şarj istasyonuSunucutek bağlantıİnternet modülü

Kolay Kurulum

Üç adımda internete.

  1. Montaj ve enerji

    İstasyonu elektrikçiniz monte eder. İlk enerji verildiğinde kurulum modu kendiliğinden açılır.

  2. Kolay Kurulum'u açın

    DAP Şarj uygulamasında istasyon eklemeyi seçin.5 Telefonunuz internet modülüne bağlanır.

  3. Ağınızı seçin

    Wi-Fi, Ethernet ya da mobil veri. İstasyon hesabınıza eklenir; uygun bir sürüm varsa ilk bağlantıda güncel yazılımı alır.1

Premium bir OCPP şarj istasyonudur: OCPP ile işletmecinin kendi sistemine bağlanır. OCPP ile çalışan başka cihazlar da DAP Şarj sistemine bağlanabilir.6

60sn

Sunucunun bağlı istasyonları yokladığı aralık.3

13durum

İstasyonun uzaktan bildirdiği arıza ve koruma durumu.4

3aşama

Montaj, test ve kalite kontrol, paketleme. Sıra zorunlu.2

500+istasyon

Sahada çalışan DAP Şarj istasyonu.

İstasyonlar

Modelinizi seçin.

8 model: taşınabilir cihazdan çift çıkışlı AC'ye ve hızlı DC şarja.

İstasyonları inceleyinKarşılaştırın

Teklif

Projenizi birlikte planlayalım.

İhtiyacınızı yazın, size dönelim.

Teklif isteyin

Ya da doğrudan seçin:

Evim içinSitem içinİşletmem için

Dipnotlar

  1. Uzaktan izleme ve uzaktan yazılım güncellemesi, DAP Şarj sistemine bağlı istasyonlar içindir: Smart, Smart+, Dual Smart, Dual Smart+ ve DC modeller. Güncelleme, internete bağlı ve donanım revizyonu yayındaki yazılım sürümüyle uyumlu istasyonlara gönderilir. Basic ve Mobil Basic uzaktan izlenmez ve güncellenmez; bu modellerde teşhis sahada yapılır. Premium, OCPP ile işletmecinin kendi sistemine bağlanır; izleme ve yönetimi o sistemdedir.
  2. Dijital üretim kaydı 2026 yazından itibaren üretilen istasyonlar için geçerlidir.
  3. DAP Şarj protokolüyle bağlı istasyonlar için. Kontrol sıklığı bağlantı türüne göre değişir.
  4. Durum bildirimleri DAP Şarj protokolüyle bağlı istasyonlar içindir. Kullanıcının telefonuna giden bildirim, DAP Şarj uygulamasıyla çalışan modellerde (Smart, Smart+, Dual Smart, Dual Smart+) geçerlidir ve telefonda bildirim izninin açık olmasını gerektirir.
  5. Kolay Kurulum, DAP Şarj uygulamasıyla çalışan Smart ve Smart+ modellerde (Dual Smart ve Dual Smart+ dahil) vardır; Wi-Fi, Ethernet ve mobil veri bağlantısını destekler. Basic, Mobil Basic ve DC modeller uygulamayla çalışmaz; Premium, OCPP ile işletmecinin kendi sistemine bağlanır.
  6. OCPP ile bağlanan cihazlar izlenebilir ve uzaktan yönetilebilir. Bu cihazlarda şarj kullanıcı hesabına işlenmez; kartla yetkilendirme, tutar, aylık döküm, bildirim ve güç paylaşımı DAP Şarj protokolüyle bağlı istasyonlar içindir.
